以下是液氨泵的结构详细说明及关键部件解析，结合磁力传动技术特性与工业应用场景：

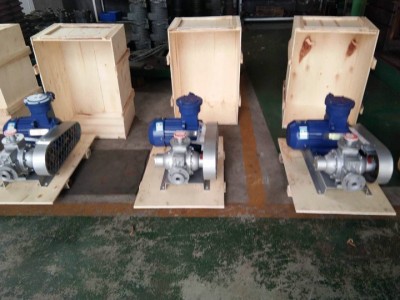

一、核心结构组成
1.液氨泵磁力传动系统
外磁转子：与电动机直联，内壁嵌有永磁体，通过磁场驱动内磁转子；
内磁转子：与叶轮同轴安装，交替布置不同极性的磁体实现同步回转；
隔离套：采用非磁性材料（如陶瓷/钛合金）密封，隔绝内外转子物理接触，形成静密封结构。
2.流体输送部件
叶轮：离心式设计，由内磁转子驱动产生输送压力，材质需耐液氨腐蚀（不锈钢/镍基合金）；
液氨泵泵体：封闭式腔体，内置流道引导液氨流动，出口常配备安全调压阀。
动力与支撑组件
电动机：通过联轴器或直接驱动外磁转子，需匹配磁转矩防止滑脱；
密封罩：与泵体静密封连接，避免轴封泄漏风险。
二、工作原理示意图
三、液氨泵关键设计特点
无泄漏结构：磁力耦合替代机械密封，适用于易燃易爆介质；
高耐腐蚀性：泵体与叶轮采用特种合金，适应液氨强腐蚀特性；
压力适应性：循环油冷却系统支持高压差工况。
以上便是液氨泵结构图详细说明了，大家要是还有不明白的地方，可以联系我们的客服。
